Milk-V Jupiter 测试报告

测试环境

系统信息

• 下载链接：https://github.com/milkv-jupiter/jupiter-bianbu-build/releases
  • 使用的是 Milk-V 而非进迭时空提供的版本
• 参考安装文档：https://milkv.io/zh/docs/jupiter/getting-started/boot
• titanflasher: https://github.com/milkv-jupiter/jupiter-tools/releases/tag/titanflasher

硬件信息

• Milk-V Jupiter (Key Stone K1/M1, 4G/8G/16G)
  • 本次测试的为 M1 + 16G 配置
• DC 12V 5.5*2.5mm 电源适配器，或 USB PD 电源（需要 12V 挡位），或 ATX 电源，任选其一
  • DC 电源推荐 12V 3A 或以上，如有 PCI-E 设备，供电需求较高时，建议使用 ATX 电源
  • 通过 titanflasher 或 fastboot 烧录时需要占用 USB Type-C 接口，此时 PD 供电不可用，需要 DC 或者 ATX 供电
  • 本次测试使用 DC 供电
• microSD 卡一张，或者 eMMC 模块，或者安装 NVMe SSD
  • 系统启动优先级为：microSD > NVMe SSD > eMMC
  • 从 SD 卡启动时不经过 SPI Flash
  • NVMe SSD 和 eMMC 都不存在时，titanflasher 工具只会烧录 U-Boot 等启动程序到 SPI Flash 中。
  • 本次测试使用 NVMe SSD 启动，型号为：三星 PM961 128GB
• USB to UART 调试器一个
  • 本次测试使用的调试器为 CH343P
• USB Type-C 线缆若干（取决于连接需求，至少预留一根用于烧录镜像）
• 若希望使用 desktop 版本及其预装的桌面环境，则还需要 USB 键盘/鼠标，HDMI 线缆，显示器（或采集卡）

安装步骤

刷写镜像（microSD 卡）

请务必选择以 .img.zip 结尾的压缩包

下载并解压镜像后，使用 dd 将镜像写入 microSD 卡。

注意有两个 ZIP 分卷 zip.001 和 zip.002，需要全部下载才能解压镜像。

sudo wipefs -af /dev/sdX
sudo dd if=milkv-jupiter-bianbu-23.10-desktop-k1-v1.0.15-release-2024-0907.img.zip of=/dev/sdX bs=1M status=progress
sync

刷写镜像（eMMC/NVMe SSD）

请务必选择不带 .img 的 zip 压缩包

除了 microSD 卡，Jupiter 亦支持从 eMMC 或 NVMe SSD 启动。

当同时安装有 eMMC 模块和 NVMe SSD 时，将优先烧录至 NVMe 并从 NVMe 启动。

系统镜像烧录到 SSD 或 eMMC 时，必须通过 Type-C 线连接到 PC 上进行烧录。

可以使用 titanflasher 工具烧录，或者解压后通过 fastboot 手动烧录，Windows 系统推荐前者。

刷写步骤

1. 从 GitHub 下载并安装 titanflasher。

Windows 下，安装途中会提示安装由 SpacemiT CA 签名的 fastboot/adb 驱动，允许安装即可。

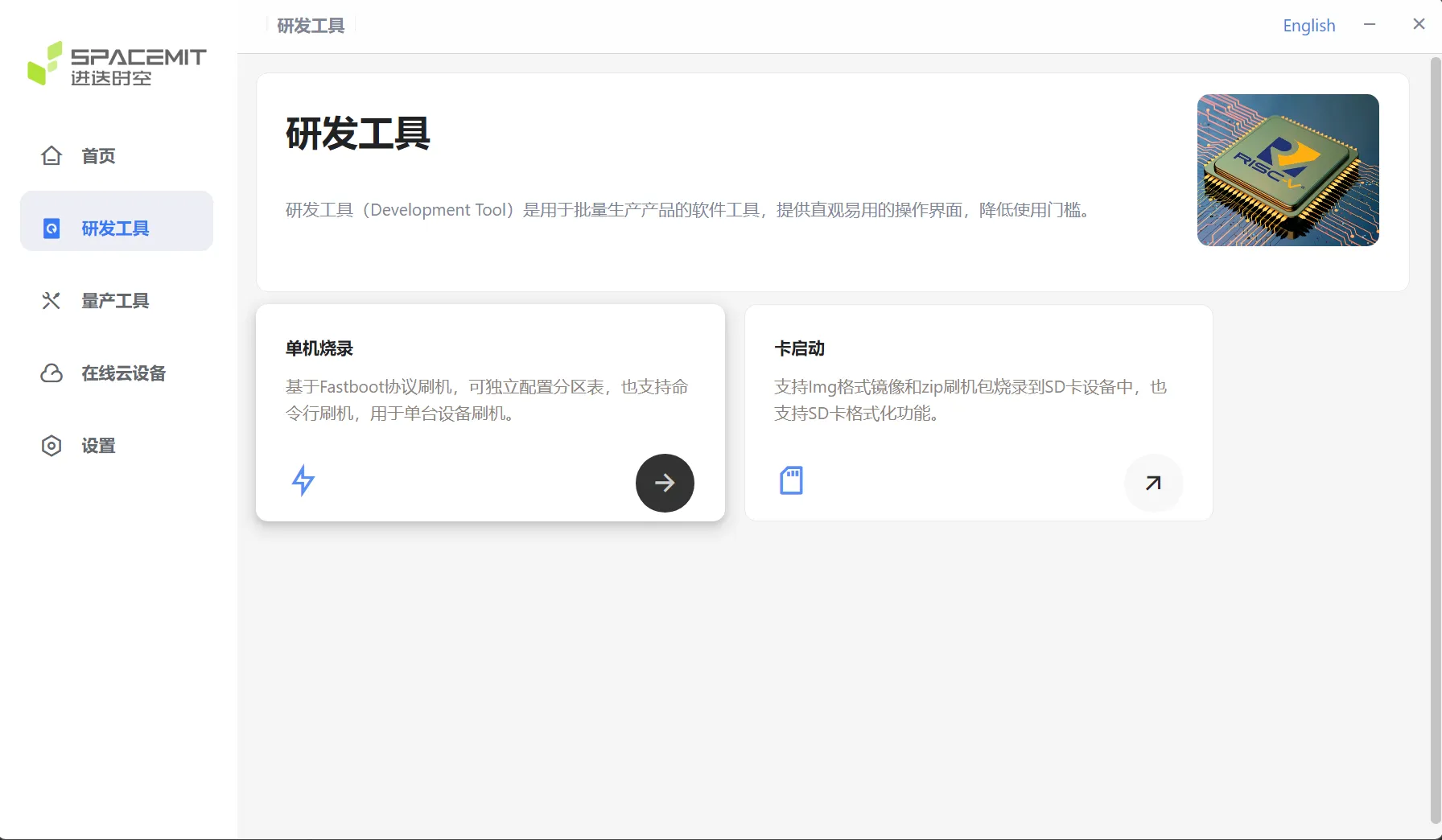

2. 安装好后，启动 titanflasher，选择 研发工具 -> 单机烧录。

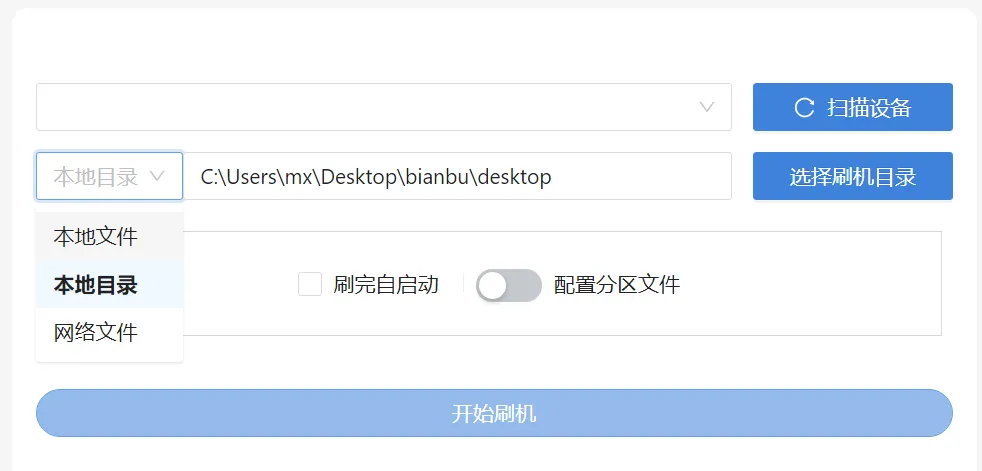

3. 使用 titanflasher 直接选择压缩包。若已经解压了镜像，也可以选择目录。

4. 使用 Type-C 线缆连接 Jupiter 的 Type-C 接口和 PC。

5. 按住 RECOVERY 按钮（位于 eMMC 座上方）或者短接 RECOVERY 排针（位于 Wi-Fi 天线座附近），然后给 Jupiter 上电。

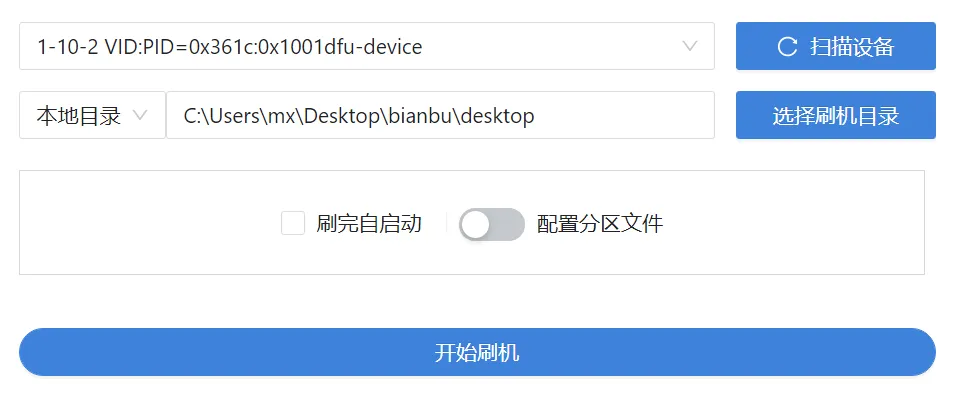

6. 点击 titanflasher 中的扫描设备。此时应当能识别到 dfu-device。

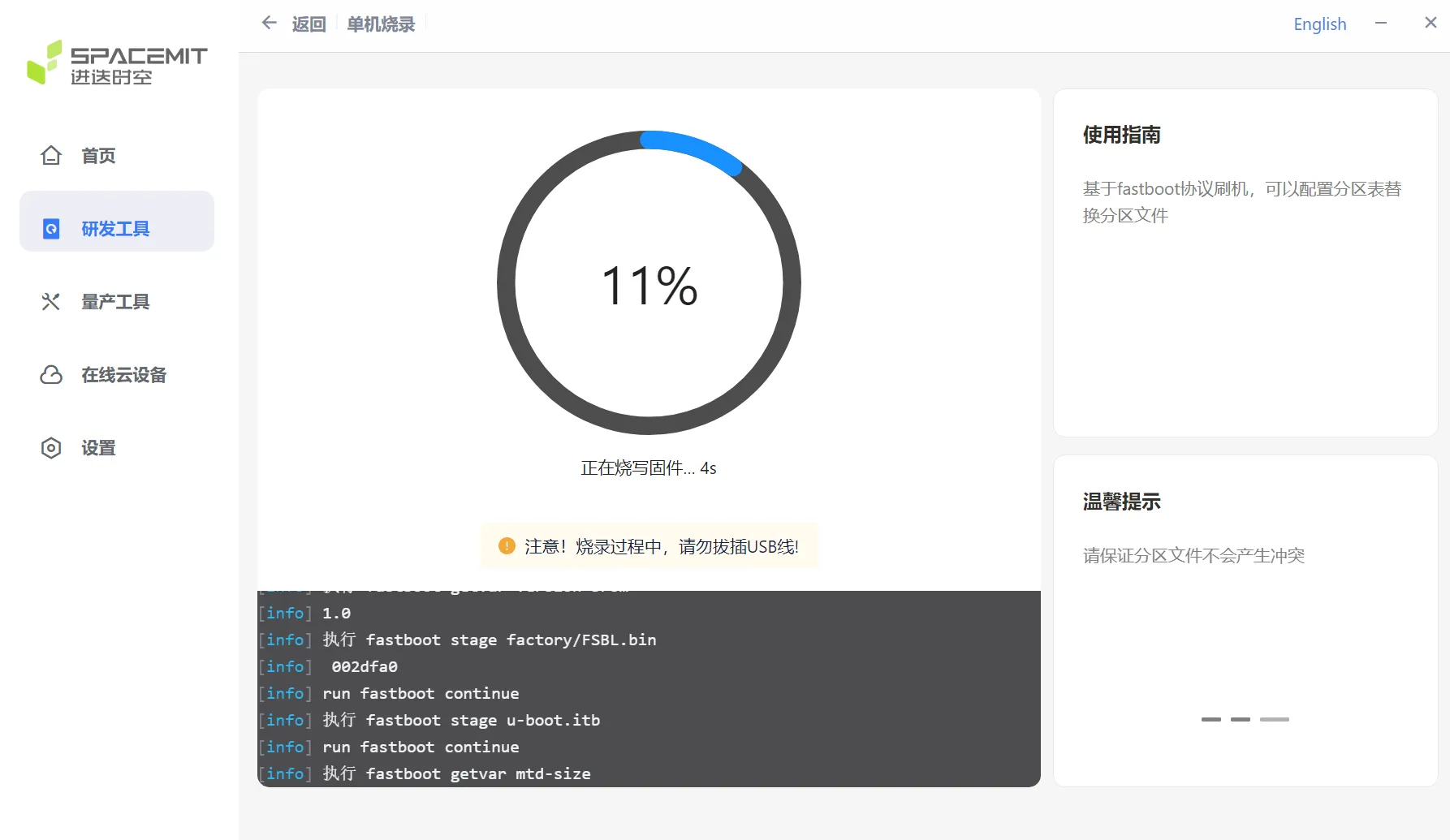

7. 点击 开始刷机。刷写过程中请勿断电或拔插 USB 线。

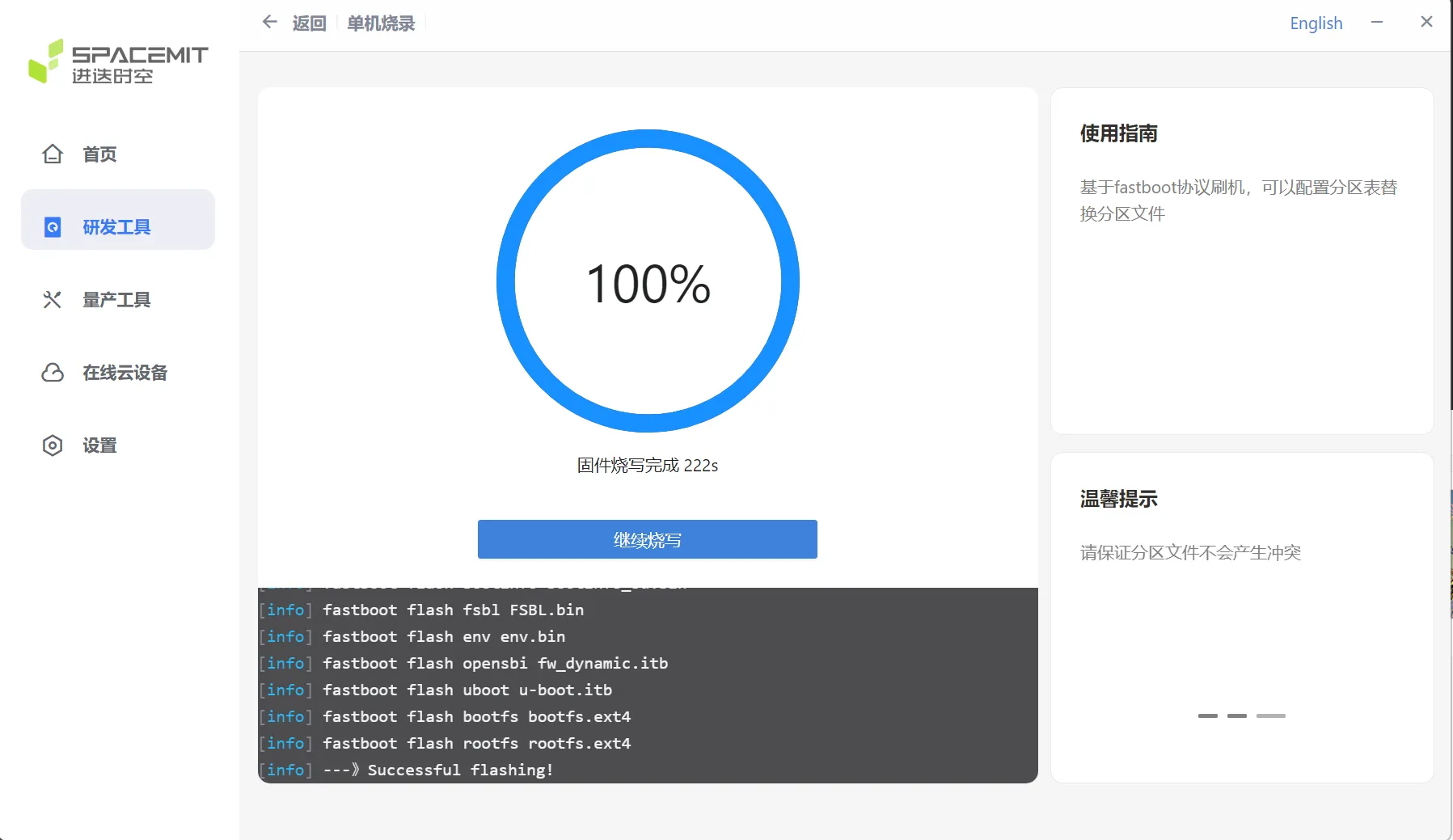

8. 耐心等待刷写完成。若勾选了 刷完自启动，刷写完成后会自动开机。若未勾选，断电后重新上电，Jupiter 会自动启动。

登录系统

通过串口登录系统。

若烧录的是 desktop 镜像，也能从桌面登录系统。

提示：初次启动时会提示设置账户信息。

默认用户名： root 默认密码： milkv

预期结果

系统正常启动，能够通过板载串口登录。

desktop 镜像能够通过 HDMI 输出，能够正常完成启动向导，设置账户并登录桌面。

实际结果

与预期结果一致。

启动信息

asciicast:

测试判定标准

测试成功：实际结果与预期结果相符。

测试失败：实际结果与预期结果不符。

测试结论

测试成功。
